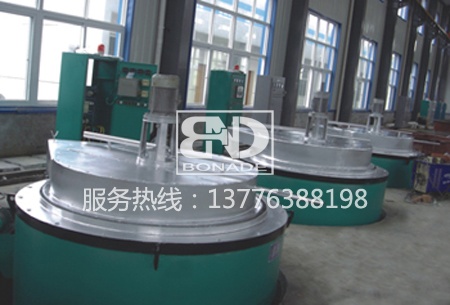

請點擊查看大圖

井式多用爐主要性能規范

井式多用爐的用途：
    井式多用爐是周期式作業爐，主要用于各種鋼、銅及其合金的光亮退火、正火、淬水和回火等。滴注有機液，可進行滲碳、碳氮共滲，軟氮化，脫碳后復碳和發蘭處理，尤其適用于線材，帶材，型材的中間退火，該爐是吸收國外進口設備的先進技術，其性能已達到同類進口產品的指標。

井式多用爐的特點：
    該爐由爐體真空泵，控制柜和冷卻風機等組成。爐體包括爐銹鋼板焊接而成，微機控制可實現程序升溫、降溫，爐子還配有超溫報警保護裝置（成套供應不包括料架、料盤等）。

井式多用爐的結構：
    爐身是圓筒形的深井，工件由專用吊車垂直裝入爐內加熱。所使用的燃料通常為煤氣和燃油。以電為熱源時，稱為井式電阻爐。井式爐一般安置在車間地平面以下，也有安置在地平面以上的，或地平面之上之下各一半的。井式爐的名稱有：強迫對流井式爐，自然對流井式爐，井式氣體滲碳爐等。
　　具有垂直爐膛用于長桿形工件熱處理的工業爐爐膛截面一般為圓形，直徑為0.5～4.5米，爐膛更深可達30余米。長桿形工件，如炮筒、汽輪機主軸、發電機轉子、船舶主軸等，在井式爐內是垂直放置加熱的，可避免發生彎曲變形。井式爐的爐口設在爐頂上，工件由專用吊具垂直懸掛在爐膛內。專門的起重設備能快速裝入和吊出工件，為操作方便和減低廠房高度，爐體一般全部地或部分地安裝在地下。即使如此，裝有特深井式爐的廠房，仍需要建得很高。如由原上海電爐廠為中國第二重型機器廠的直徑 1.8米、深30米的井式爐，深入地下33.5米,所用150噸橋式起重機的軌面高度達36米,廠房下沿標高達42米。與井式爐配套時,還應建有同樣深的淬火冷卻水槽和油槽，以及吹風或噴霧冷卻的裝置。
　　對特長工件進行淬火時，更先被吊出爐外的工件頂部更后才浸入冷卻液內，而更后吊出的工件下部卻更先浸入,工件受熱不均,影響淬火質量。通常的措施是將爐膛上下部分別控制到不同的溫度來補償自20年代起,航空工業使用一種從爐底裝卸工件的井式爐，用電熱元件加熱，爐底全部建在地面以上并可在地面軌道上左右移動。加熱后的工件隨爐子一起移至油槽或水槽上方，然后開動爐頂上的卷揚機把工件從爐內通過爐底門，快速浸入冷卻槽內冷卻。工件從出爐到進入冷卻槽的整個過程和在空氣中停留的時間都很短，因而氧化少，溫降小，上下部溫降速度基本一致，可保證淬火質量。
　　井式爐可用氣體或液體燃料，也可用電加熱。用氣體燃料時，通常有多個小能量的燒嘴，沿爐膛內壁切線方向安裝，在高度上按分層或呈螺旋形均勻布置，以避免火焰直接沖刷工件，保證爐內溫度均勻。當用于低溫回火或以油為燃料時，則在爐膛內砌有薄的馬弗墻，把燃燒空間與加熱空間隔開，但有馬弗墻的井式爐，燃料耗量較大。
