箱式回火電阻爐

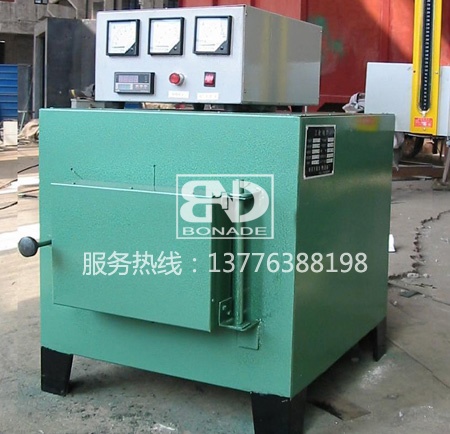

請點擊查看大圖

箱式回火電阻爐主要性能規范

箱式回火電阻爐

箱式回火電阻爐是國家標準型周期作業箱式回火電爐，爐頂安裝有熱風內循環風機，主要供合金鋼制品、各種金屬機件回火熱處理，以及鋁合金、銅材固熔、退火、時效等輕合金熱處理。

箱式回火電阻爐主要用途:供石油化工、醫療衛生、實驗室及模具、鋼制機件的加熱、時效、回火等用。
箱式回火電阻爐的特點：用硅酸鋁纖維棉全棉壓制保溫層及爐底，整臺設備無耐火磚，具有升溫快、保溫性好的優點。

箱式回火電阻爐的結構簡介:
    箱式回火電阻爐由爐體和電控兩部份組成。
    爐體部份主要包括爐殼、爐襯、爐門及加熱器部份組成。
    爐殼由鋼板與型鋼焊接而成；爐襯采用節能型超輕質耐火磚、硅酸鋁纖維與優質保溫材料組成復合爐襯；加熱器用高合金電阻絲繞成螺旋狀，固定在爐膛兩側高鋁擱磚上，爐底加熱元件放置于底部山形擱磚上；爐門的升降采用電動減速機構帶動或手動，爐門采用硅酸鋁纖維制成，并設自動壓緊裝置以提高爐體的密封性，防止?fàn)t氣外泄。
    電控部份主要包括溫控、操作兩部份。溫控采用日本進口溫控表與可控硅實行pid控制，另配無紙記錄儀記錄完整工藝曲線，并可到溫記時、超溫報警等功能；操作采用按鈕加燈光顯示，實現對加熱器通斷及爐門升降等動作的控制；并設有加熱器與爐門的連鎖保護裝置，安全可靠。

箱式回火電阻爐的技術參數：

參數 名稱		單位	型號
參數 名稱		單位	rx3-15-6	rx3-15-6	rx3-30-6	rx3-45-6	rx3-60-6	rx3-75-6
額定功率		kw	15	15	30	45	60	75
額定電壓		v	380	380	380	380	380	380
更高溫度		℃	650	650	650	650	650	650
工作溫度		℃	650	650	650	650	650	650
相數		相	2	2	3	3	3	3
爐膛尺寸	長	mm	650	700	950	1200	1500	1800
	寬	mm	300	360	450	600	750	900
	高	mm	250	360	350	400	450	550
加熱元件接法			串	串	y	y	y	y
空爐升溫時間		h	≤1.5	≤1.5	≤1.5	≤1.5	≤2	≤2
空爐損耗功率		kw	≤5	≤5	≤8	≤10	≤13	≤15
控溫精度		℃	±1	±1	±1	±1	±1	±1
更大裝載量		kg	80	80	200	400	800	1600
重量		kg	1100	1200	2000	2600	3700	4800

點擊查看：國標電爐技術參數
