全纖維全氫罩式光亮退火爐主要性能規范

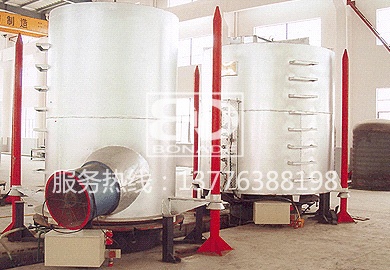

全纖維全氫罩式光亮退火爐

     全纖維全氫罩式光亮退火爐主要適用于黃銅帶、復合帶材、青銅帶、各類精密銅管、異型銅帶、紫銅帶、造幣材料、精密帶鋼、軟磁和硬磁合金、標準件材料、銅合金線材、不銹鋼帶等幾十種材料進行退火處理。該罩式爐更大裝料直徑3.2m，裝料高度更高達4m，更大裝爐量80t。

全纖維全氫罩式光亮退火爐的結構：
　　全纖維全氫罩式光亮退火爐由一個加熱罩、兩個爐座、兩個內罩和閥架等組成：
　　加熱罩由鋼板卷成園形經焊接加工而成，在罩身的上部有供吊鉤起吊換罩的位置，下部有三個支承爐罩的支承腳，底部裝有沙封刀，在加熱時使加熱罩能直接壓在爐內罩的法蘭上使其達到密封的效果，另在兩個導向環，以便加熱罩能方便準確地吊放在爐座上。
　　爐襯采用全纖維硅酸鋁針刺氈折疊塊組合而成，這樣大大減輕了罩身的重量，不僅提高了保溫效果而且降低了能耗。加熱元件采用電阻帶均勻的懸掛在爐膛的四周，并用陶瓷螺釘加以固定，堅固又耐用。
　　爐座承圓形狀，由耐熱不銹鋼板焊接組合而成，在每一個爐座上都安放有一塊圓形耐熱鋼爐底板，在爐底板下方焊有幾支支承管用以承載工件，在爐座的正中央都裝有一臺強對流的風機，通過電機的運轉來帶動葉輪達到強對流的目的，從而使爐膛內的溫度達到均勻，該風機的電機為水冷密封雙速電機，可實現高、低速轉換，通入冷卻水后可確保電機的軸承不會因發熱而損壞。在爐座上裝有與內罩密封的水冷橡膠密封圈，以便達到密封的效果。
　　本爐的內罩為采用波紋不銹鋼制作成圓柱狀，頂部為圓形封頭，下部焊接一只法蘭用來與爐座密封圈連接，使爐膛內形成密封的空間，達到爐料在保護氣氛中進行熱處理。
　　電氣控制柜采用pid過零觸發溫控調節儀來調節爐內的功率和溫度，并安裝有超溫報警功能 。并可根據用戶需要制作上位機，組態軟件動態顯示。
